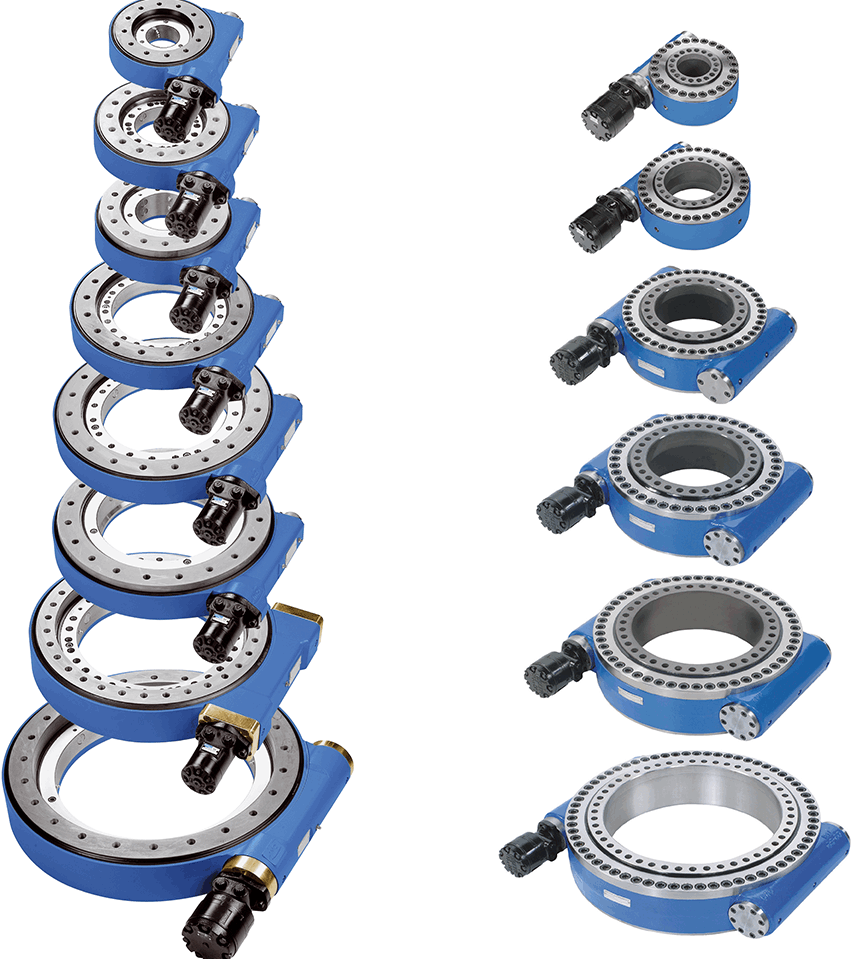

Se koostuu kuula- tai rullalaakereista, mato-vaihteista ja hydraulisesta / sähkömoottorista, joka pystyy käsittelemään suuria pyörimiskuormituksia erittäin suurilla vääntömomenteilla / kallistuksilla.
Slew-taajuusmuuttajamme ovat suljettuja yksiköitä, mikä tarkoittaa korkeaa luotettavuutta ulkoisia ympäristövaikutuksia vastaan ja suojaa sekä vaurioilta että voiteluaineiden häviöltä, mikä antaa pidemmän kestävyyden ja pienemmät ylläpitokustannukset.
IMO Slew Drive -sarja WD on tarkoitettu ajoittaiseen käyttöön. Vääntömomentin siirto tapahtuu mato-ruuvilla ja mato-pyörällä, ja se on myös itsestään estävä joissakin tapauksissa. Suosittelemme neuvottelemaan teknikoidemme kanssa, jos tämä on vaatimus.
Pyöräkäyttöisellä WD: llä on se etu, että sitä käytetään liikkuvissa laitteissa, kuten nostureissa, miehitetyissä hisseissä, nostureiden ja raskaiden ajoneuvojen ohjausvälineissä, lastausnostureissa, haarukkakiertimissä, kaivoslaitteissa ja paljon muuta.
WD-H
Worm drive Heavy duty -sarjassa on tukeva rullalaakeri ja se tarjoaa huomattavasti suuremman kuormituskapasiteetin. Sylinterimäisillä teloilla on suurempi kosketuspinta sisä- ja ulkolaakereiden välillä, mikä johtaa huomattavasti suurempaan kuormitettavuuteen kuin muut vastaavat kuulalaakereita käyttävät mallit.
Kierukan korkea välityssuhde sallii WD-H lähettää suhteellisen suuria vääntömomentteja pienistä mitoistaan huolimatta matalalla kierrosluvulla. Kierreliikkeitä, joissa on kierukkaruuvit / kierukkapyörät, ei saa käyttää jatkuvaan käyttöön.
WD-L
Worm drive Light -sarjalla on suuri kelan välityssuhde ja se voi välittää suhteellisen suuria vääntömomentteja pienistä mitoistaan huolimatta. Kierreliikkeitä, joissa on kierukkaruuvit / mato-pyörät, ei saa käyttää jatkuvaan käyttöön.

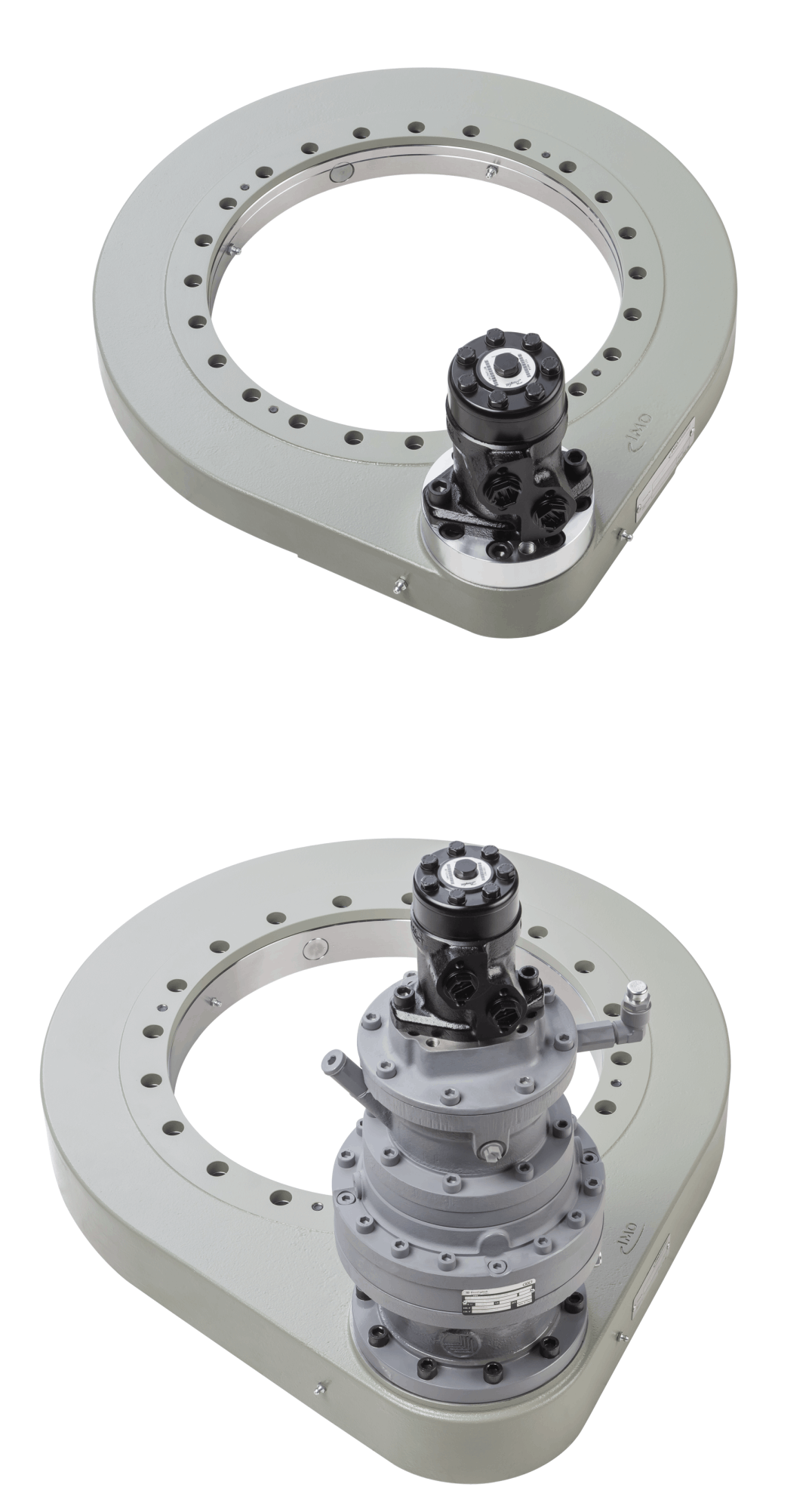

IMO Slew Drive -sarja SP (Spur Pinion) on tarkoitettu jatkuvaan käyttöön.
SP-sarjassa vääntömomentin siirto tapahtuu sylinterimäisillä hampailla, joten ne eivät ole itsestään estäviä. Joissakin sovelluksissa jarru saattaa siis olla tarpeen. Sitä käytetään esimerkiksi käsittely- ja automaatioyksiköihin, pakkauskoneisiin, työkalunvaihtajiin, poiminta-aseisiin, rakennuskoneisiin, maatalous- ja metsäkoneisiin ja paljon muuta.
SP-I
SP-sarjassa vääntömomentin siirto tapahtuu sylinterimäisillä hampailla, joten ne eivät ole itsestään estäviä. Joissakin sovelluksissa jarru saattaa siis olla tarpeen. Sitä käytetään esimerkiksi käsittely- ja automaatioyksiköihin, pakkauskoneisiin, työkalunvaihtajiin, poiminta-aseisiin, rakennuskoneisiin, maatalous- ja metsäkoneisiin ja paljon muuta.
Slewdrive rakentaminen
